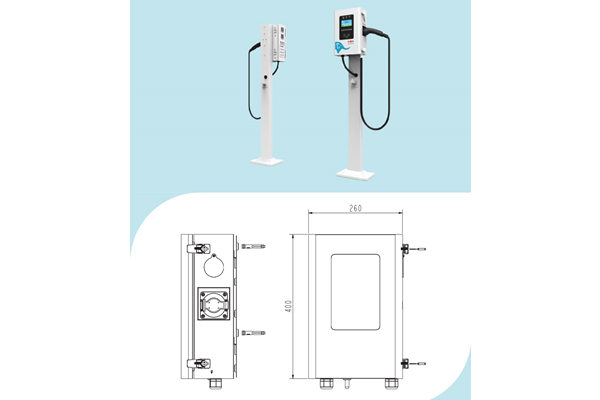

产品结构及安装尺寸

机身尺寸：464*260*120(H*W*D，mm)

安装方式：壁挂安装或选配立柱组件实现落地安装

系统保护功能参数

防雷功能：C级防雷器

安全防护：过压、欠压、输出短路、过热、漏电保护，满足低压用电设备安全要求

充电连接器寿命：≥10000次

系统电气与设备基本参数

输入电压：AC220V±20%

输出电压：AC220V±15%

频 率50：±1 Hz

额定电流：16A32A

显示屏：4.3吋彩色液晶显示屏/ 4.3吋彩色触摸液晶显示屏(选配)

上位机通讯：以太网/GPRS(选配)/4G(选配)

充电接口：充电枪×1(符合《GB/T 20234.2-2015》标准)

充电模式：自动充满

启动方式：刷IC卡、扫二维码(需接入平台及手机APP支持)

电能计量：1.0级(符合电网计量标准)

防护等级：IP54

运行温度：-25℃~+55℃

存储温度：-40℃~+70℃

相对湿度：5%~95%

海拔高度：≤2000m，特殊地区使用时，需根据当地环境条件在订货时说明

7kw刷卡版交流充电桩产品功能特点

1、完善的安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，绝缘监测保护，过温、短路、漏电、防雷、电池防反接等保护；

2、采用高清彩色液晶屏，操作方便，界面友好，显示信息完整丰富；

3、具有电源、充电、故障三种状态指示，全面兼容新版国标，具备紧急停机、连接确认检测、充电开门检测、充电枪锁止、充电枪温度检测等功能，全方位保证充电安全；

4、充电操作方式多样，按照自动充满、时间模式、金额模式、电量模式，结合BMS的需求对电动汽车进行充电；

5、采用模块化设计，方便配置不同的电压等级、功率等级，操作灵活；

6、电源模块采用有源PFC技术，功率因数可以达到99%以上，系统无需增加消协设备，节省投资；

7、具备操作权限密码管理功能，支持非接触式IC卡和手机APP进行身份认证、充电控制、支付结算等。
